送 信 塔　見て歩き
熊本県 ・ 中継局
匿名希望様提供の画像で紹介します。

芦北テレビ・ＦＭ中継局　　２０１４年１２月撮影

芦北中継局は、熊本県の南部、葦北郡芦北町の花岡山にあります。ＮＨＫ−ＦＭ中継局が併設されています。
２００９年５月にデジタル化されました。

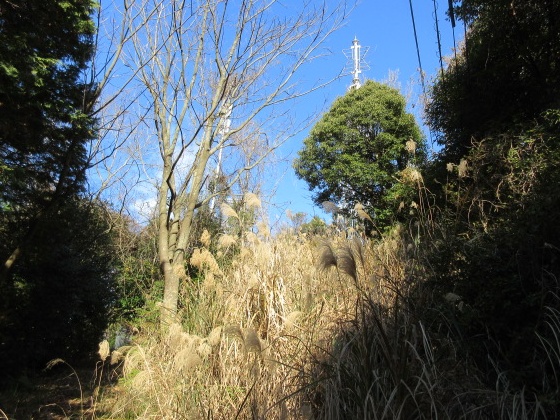

遠景です。

全景です。デジタル中継局は全社共用で新築されたようです。アナログ中継局（現ＮＨＫ−ＦＭ中継局）に隣接しています。

かつてのアナログ中継局の説明です。

中継局はＮＨＫが１９６５年１２月開局で、民放はＲＫＫが１９６６年３月、ＴＫＵが１９７３年１月、ＫＫＴが１９８４年９月、
ＫＡＢが１９９０年１１月にそれぞれ開局しています。
局舎は、ＮＨＫとＲＫＫはそれぞれ単独、他の民放はＴＫＵ局舎に同居です。また、送信鉄塔はＮＨＫとＲＫＫが共用。
ＴＫＵ・ＫＫＴ・ＫＡＢの３社が共用です。

ＮＨＫとＲＫＫは１９６０年代の開局と云うことでＶＨＦ送信です。
送信アンテナの形式はＮＨＫ２波とＲＫＫは個別にＳＴ１段、ＴＫＵとＫＫＴは共用の４Ｌ１段３面＋１．８ｍグリッドパラボラです。
ＫＡＢは単独で４Ｌ１段３面です。

ＴＫＵとＫＫＴ共用の１．８ｍグリッドパラボラは、サービスエリアへの送信と云うよりも、ＴＫＵ湯浦中継局への伝送のための
ようです。（過去にはＫＫＴも湯浦中継局の親局が当中継局をだったようで、今もこのパラボラに通電しているようです。）

受信は、ＮＨＫ−Ｇが８素子八木、ＮＨＫ−Ｅが８素子八木２列、ＲＫＫが１０素子八木で水俣中継局受け、ＴＫＵが
２ｍパラボラで鶴掛山固定局回線受け、ＫＫＴが３ｍグリッドパラボラで基幹局受け、ＫＡＢが３ｍグリッドパラボラで
水俣局受けでした。なぜかＴＫＵとＫＫＴが別々ルートです。
訪問時点で、アナログ設備は撤去済みのため受信アンテナの設置状況が確認できません。

また、ＮＨＫ−ＦＭは１９８４年１１月開局です。送信アンテナはテレビ兼用鉄塔に円盤形が２段です。
５素子八木で水俣局を受けています。

それでは、画像で紹介します。最初はデジタル中継局です。

局舎です。

表札です。

別棟の設備です。

送信鉄塔の隣のオフセットパラボラです。こちらはＮＨＫの湯浦中継局放送波受けです。

一部の社ではアナログとデジタルで、中継ルートが異なっています。

ＧＰＳは２つあるようです。

続いて、ＦＭ中継局です。

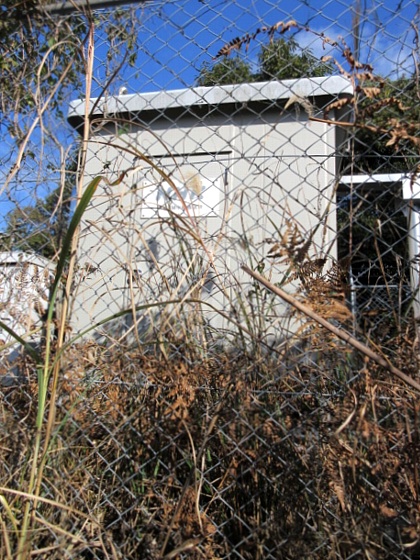

局舎はアナログからの継続です。

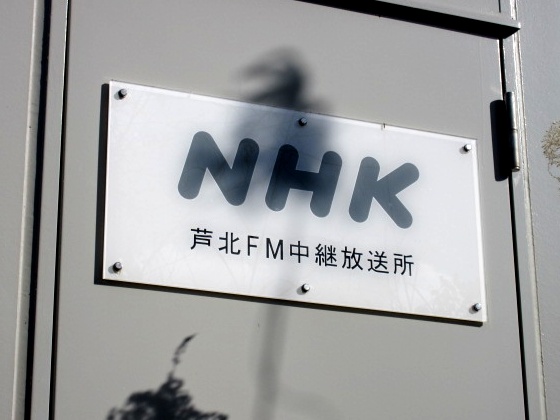

表札はテレビのままです。

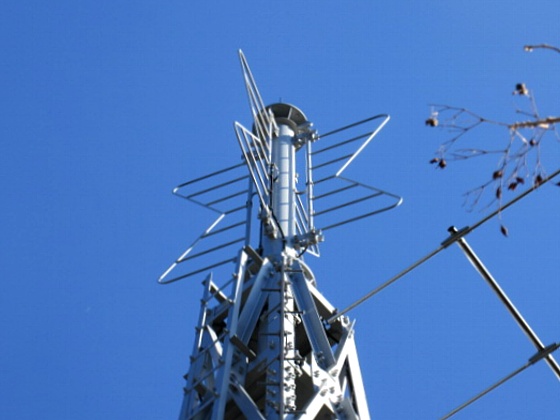

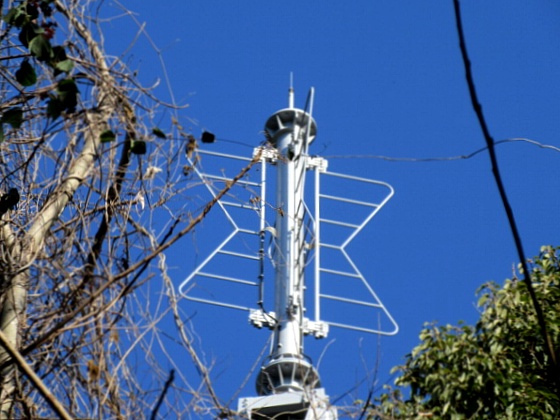

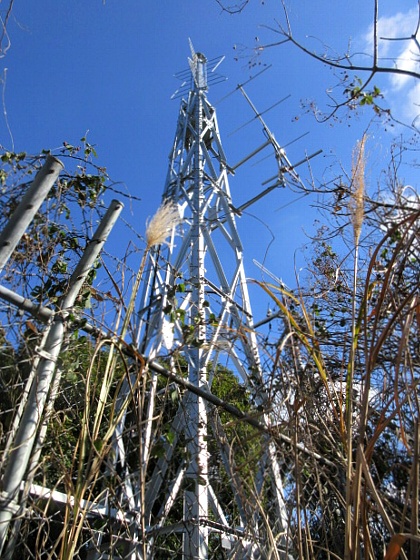

送信アンテナです。たま〜〜に見掛ける円盤形です。

鉄塔上部にはＳＴが３段があったものと思われます。

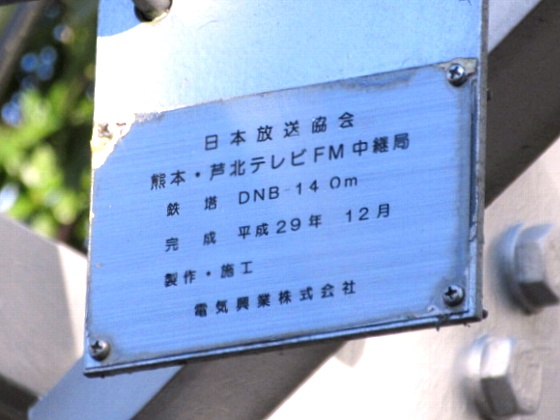

ＦＭの銘板があります。テレビのものもあったのでしょうか。

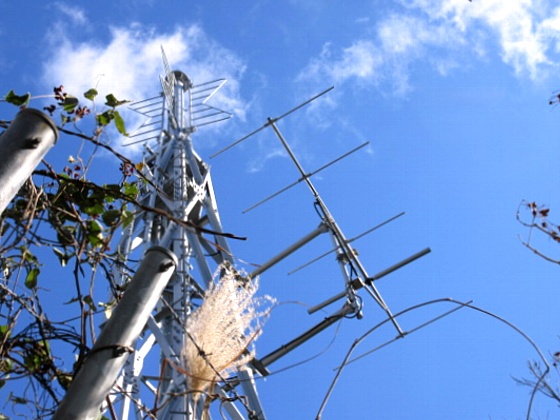

受信アンテナです。

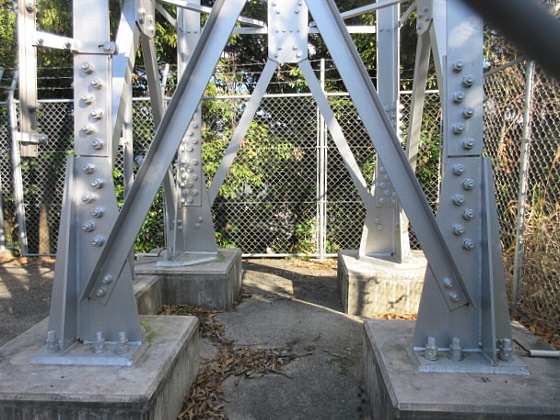

杭もあります。

中継局データ

アナログテレビ放送は２０１１年７月２４日をもって終了しました。

ＮＨＫ−ＦＭ　　８１．５ＭＨｚ　　１Ｗ

ＦＭ熊本は中継局を設置していません
